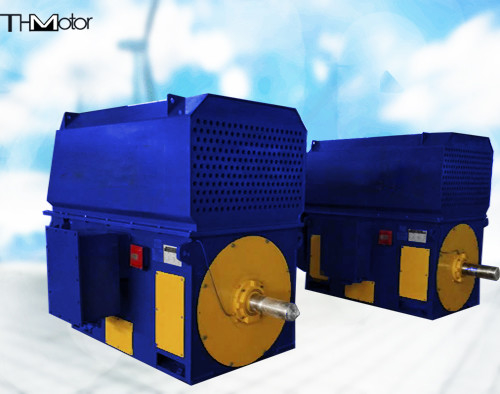

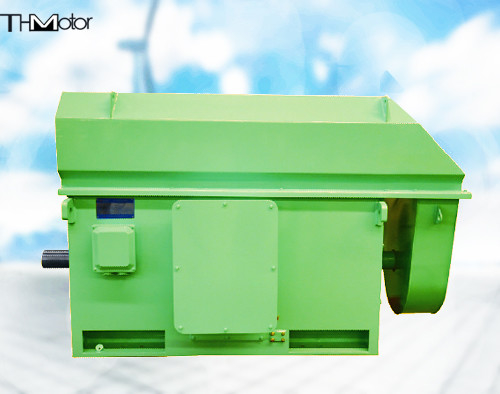

Schwanzloser Synchronmotor des großen Umfangs 300r/Min TMW 10 KV-Iec GB

Schwanzloser Synchronmotor 10KV TMW 500-36/2600

Reihen TDMK (TMW) umfangreiche Wechselstromdreiphasensynchronmotoren für Bergbaumühlen stimmen mit nationalen Standards wie JB/T1473-2000 „technischen Bedingungen für umfangreiche Dreiphasen-Wechselstrom-Synchronmotoren für Bergbaumühlen“ überein. Diese Reihe Motoren nimmt eine geschweißte Struktur der Stahlplatte an, und der Belüftungsmodus ist offene natürliche Bewetterung und kann in einen gekapselten Rohrbelüftungsmodus auch gemacht werden. Der Motor und die Mühle werden durch eine Koppelung angeschlossen, die nur Drehmoment, nicht axiale Kraft und Radialkraft trägt. Es wird empfohlen, um eine pneumatische Klauenkupplung zu benutzen, die zum Beginnen mit großen Lasten förderlich ist. Die Sitzart Gleitlager nimmt im Allgemeinen die Ölringstruktur oder die Verbundstruktur der schmierung (mit dünner Ölstation), abhängig von der spezifischen Struktur und der Last an. Die Sitzart Lager ist auf die Grundplatte mit einer isolierenden Zurückziehenplatte in die Mitte installiert, um die Generation des Wellenstroms zu verhindern.
Diese Reihe Produkte sind im Getriebe von Bergwerkballmühlen, von Stabmühlen, von Kohlenmühlen, von etc. weitverbreitet.

Eigenschaften Reihe TDMK500-36/2600 10KV TDMK (TMW) Bewegungs
Der Motor ist horizontal.
Zylinderförmiges Wellenende, andere Formen des Zeichnens (ohne Schlüssel) sind optional.
Schweißende Basis der Platte, optionale kastenähnliche Basis.
Nehmen Sie Gleitlager (Seitenverkleidungsart oder Sitzart), Verbundschmierung an (oder Verbundschmierung + Hochdruckölspitze).
Der Schleifring wird außerhalb des Lagers am Nichtwellenerweiterungsende errichtet, und es gibt eine KodiererEinbauposition am Ende der drehenden Welle. Die Schleifringabdeckung wird an der Seitenverkleidung befestigt.
Angesehen vom Wellenendeende, befinden sich der Hauptanschlusskasten, der messende Anschlusskasten und die Heizungsverdrahtung auf der rechten Seite der Maschinenbasis (oder der linken Seite entsprechend Benutzeranforderungen).
Eine Luftwasserkühlvorrichtung mit einem Ventilator ist auf die Spitze (oder Seite) des kastenähnlichen Rahmens installiert.
Mit der Befestigung der Bodenplatte und der Ankerbolzens, des optional sind mit Montagebodenplatte und Ankerbolzen, benötigt der Auftragsvertrag Spezialanweisungen.
