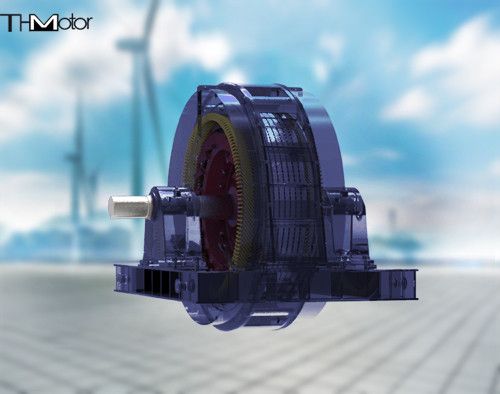

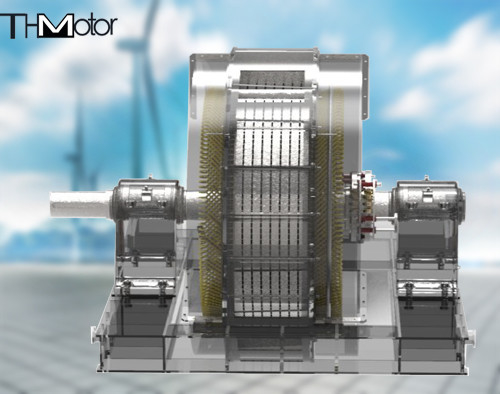

TDMK Wechselstrom umkehrbarer Synchronmotor IP55

TDMK AC-Synchronmotor für Bergbau-Mühlen, reversibler Synchronmotor

TDMK(TM) Drehstrom-Synchronmotoren für Bergwerksmühlen sind speziell für Walzwerke konzipiert. Die Anlaufart ist Volldruckanlauf. Wenn die Netzleistung unzureichend ist, kann die Spannung zum Starten entsprechend reduziert werden. Die Herstellung entspricht GB755 "Grundlegende technische Anforderungen für rotierende elektrische Maschinen" und JB8/DQ3449 "Technische Bedingungen für TK-Serie große Drehstrom-Synchronmotoren".

TDMK(TM) Drehstrom-Synchronmotoren für Bergwerksmühlen eignen sich für Höhen von nicht mehr als 1000 m und Kühlmediumtemperaturen von nicht mehr als 40 Grad. Die Nennspannung dieser Motorenserie beträgt 6000 V, und 3000 V und 10000 V können je nach Kundenanforderung ebenfalls bereitgestellt werden. Der zulässige Spannungsabweichungsbereich beträgt +5 %, die Nennfrequenz beträgt 50 Hz und der Nennleistungsfaktor beträgt 0,9 (vorauseilend).

Der Drehstrom-Synchronmotor für TDMK(TM) Bergwerksmühlen hat ein zylindrisches Wellenverlängerungsende, und seine Drehrichtung sollte in der durch das Zeichen angegebenen Richtung gedreht werden. Die Drehrichtung ist im Allgemeinen gegen den Uhrzeigersinn, wenn man vom Schleifringende aus betrachtet. Im Uhrzeigersinn. Wenn der Motor und die Mühle durch eine Kupplung verbunden sind, kann die Wellenverlängerung des Motors die äußere Radialkraft oder Axialkraft nicht aufnehmen.

Das Erregersystem des TDMK(TM) Drehstrom-Synchronmotors für Bergwerksmühlen verwendet eine Thyristor-Erregungsvorrichtung. Der Motor erlaubt einen Direktstart mit voller Spannung. Wenn das Stromnetz des Benutzers einen Direktstart mit voller Spannung nicht zulässt, kann auch der Stufensstart verwendet werden. In diesem Fall verringert sich der Anlaufstrom des Motors proportional zur Klemmenspannung, und das Anlaufdrehmoment verringert sich proportional zum Quadrat der Klemmenspannung. Statoranschlüsse: Es gibt sechs Anschlüsse, U1, VI, W1, U2, V2, W2, und Hochspannungs-Gummikabel werden verwendet, um an den Klemmen am Boden des Rahmens herausgeführt zu werden, und können auch als Anschlusskasten zur Verdrahtung nach Bedarf hergestellt werden.

Die Belüftungsart des TDMK(TM) Drehstrom-Synchronmotors für Bergwerksmühlen ist offene natürliche Belüftung oder kann als vollständig geschlossene Kanalbelüftungsart ausgeführt werden.

Rahmen: Geschweißt mit Stahlplatten, der untere Teil des Rahmens ist das Ausgangsende des Motors.

Stator: Der Statorkern besteht aus 0,5 mm dickem, verlustarmem Siliziumstahlblech, das in Fächerform gestanzt und gestapelt ist. Die Kernsegmente sind durch Luftkanäle getrennt. Die Wicklungen werden durch doppelt gestapelte Kurzdistanzspulen gebildet, wobei Isolierung der Klasse B oder Isolierung der Klasse F verwendet wird. Der Temperaturanstieg wird gemäß der Stufe B bewertet, um die Lebensdauer zu verlängern: Die Wicklungsenden sind zuverlässig befestigt und gebunden und werden mit einem vakuumdruckimprägnierten lösungsmittelfreien Lackverfahren behandelt. Spannungsfestigkeitsprüfung, der Motor hat eine ausgezeichnete und zuverlässige Isolationsleistung, gute mechanische Festigkeit und hohe Feuchtigkeitsbeständigkeit.

Rotor: Die Magnetpole sind aus Stahlplatten gestanzt und zusammen mit den Magnetpolspulen auf dem Rotorjoch montiert. Die Magnetpolspulen sind Isolierung der Klasse B oder Klasse F. Wenn der Benutzer eine pneumatische Kupplung verwendet, kann die Wellenkonstruktion oder die Wellenlochform je nach den Anforderungen des Benutzers ausgewählt werden.

Motoren der TDMK-Serie werden hauptsächlich zum Antrieb großer Drehstrom-Synchronmotoren verwendet, die in Bergwerksmühlen eingesetzt werden, hauptsächlich zum Antrieb von Gitterkugelmühlen, Stabmühlen, Kohlemühlen usw.
