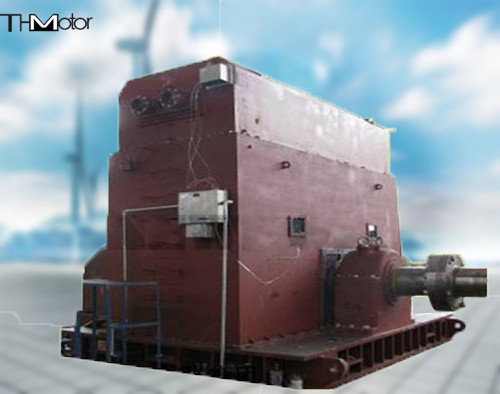

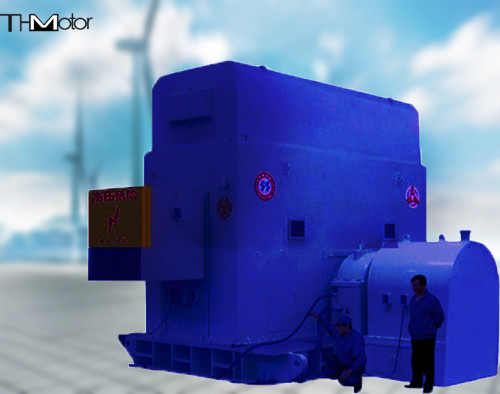

16 Stäbe Bürstenloser Anreizer Synchronmotor IC37 IC81W

Taw 5000KW 16-Säulen erhöhte Sicherheit Typ Bürstenlose Anregung Synchronmotor

TAW-Serie erhöhte Sicherheitsart Bürstenloser Anregungssynchrongenerator integriert explosionssichere Technologie, elektronische Leistungstechnologie, automatische Steuerungstechnologie und Motorentechnologie,und von Sinopec als "Ersatz von eingeführten Produkten" bezeichnet wurde. in inländischen und ausländischen petrochemischen Unternehmen, Stahlunternehmen, Kohlechemieunternehmen usw. mit einem Marktanteil von 70% eingesetzt.hohe EffizienzEs hat viele Varianten und komplette Spezifikationen, um den unterschiedlichen Bedürfnissen der Benutzer gerecht zu werden.Das technische Niveau und die Leistungsindikatoren sind im Inland führend. The TAW8800kw-20P increased safety brushless excitation synchronous generator used in the world's first set of 1 million tons/year direct coal liquefaction plant to drive the reciprocating compressor has the largest capacity among similar products and fills the international gap.

Leistungsbereich: 500 kW/10000 kW
Nennspannung: 3300V, 6000V, 10000V;
Explosionssichere Kennzeichnung: ExeIIT3, ExeIIT2, ExeIIT1;
Nennfrequenz: 50 Hz;
Synchrone Geschwindigkeit: 500 375 333 300 250 R/min.
Schutzgrad: Hauptkörper IP44, Verbindungskasse IP54;
Kühlmethode: IC81W (Wasserkühlung) oder IC616 (Zwangluftkühlung);
Isolationsgrad: F-Grad; Temperaturanstieg wird mit B-Grad bewertet;
Einbaumethode: IM7315

Die explosionssichere Leistung des Motors muss den folgenden Normen entsprechen:

a) GB 3836.1-2000 Allgemeine Anforderungen an explosionssichere elektrische Geräte, die in explosionsgefährdeten Umgebungen verwendet werden

b) GB 3836.3-2000 Explosionssichere elektrische Ausrüstung in explosionsgefährdeten Umgebungen Teil 3: erhöhte Sicherheit Typ: "e"

c) JB8973-1999 Explosionssicherheitstechnische Anforderungen an den bürstenlosen Anregungs-Synchronmotor mit erhöhtem Sicherheitsgrad

d) JB8974-1999 Technische Anforderungen an den TAW-Reihe-Sicherheitsbetrieb Bürstenloser Anregungs-Synchronmotor

e) GB755-2000 Rotationsmotoren: Kennzahlen und Leistung

Das Explosionssicherheitssymbol eIIT3 ist für die gefährliche Umgebung mit T3-Grupptemperaturbereich 2 anwendbar, die in der Fabrik explosionsgefährdet ist.

Leistungsbereich des Motors ((1000-9000) kW, Spannung 6000V 10000V, Frequenz 50Hz, Leistungsfaktor cos 0,9 (vorab),

Bürstenlose Aufregung.

Zahl der Polen: 16 18 20 mit 375 r/min 333 r/min bzw. 300 r/min.

Bei Nennspannung beträgt der Garantiewert des Auszugsmoments das 1,6-fache des Nennmoments.
