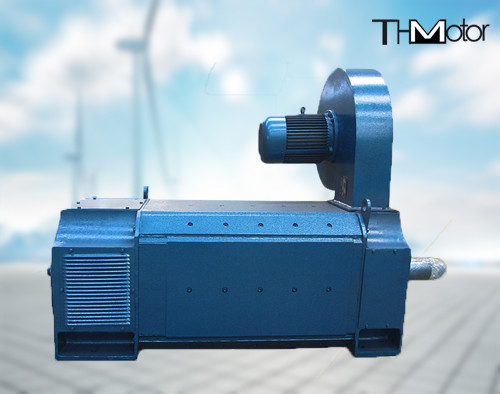

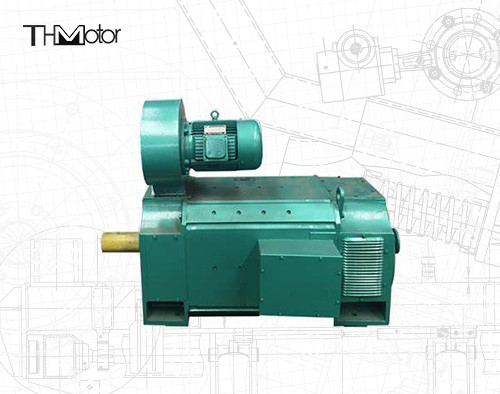

Motorantrieb-Zement-Drehrohrofen DC-Motor IC37 IC81W DC-ZSN4





1. Eigenschaften und Verwendungszwecke:
Der Gleichstrommotor der Serie ZSN4 ist ein neues Produkt, das von unserer Fabrik auf der Grundlage des Gleichstrommotors Z4 und nach den Arbeitsbedingungen des Hauptantriebs des Drehöfen in der Zementfabrik entwickelt wurde.
Diese Reihe von Motoren hat eine polygonale Struktur mit hoher Platznutzung.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDie Isolationsstufe des Motors beträgt F, und die zuverlässige Isolationsstruktur und das Imprägnierungsprozess werden verwendet, um eine stabile Isolationsleistung und eine gute Wärmeableitung zu gewährleisten.Gemäß den spezifischen Arbeitsbedingungen des Zement-Rotationsofens, ist so konzipiert und gefertigt, daß das Anlaufdrehmoment des Motors das 2,5-fache des Nenndrehmoments erreichen kann.die Kühlmethode der Kanallüftung wird angewendet, um den sicheren und zuverlässigen Betrieb des Motors in rauen Umgebungen mit großem Staub zu gewährleisten;.
Die Außenaufbaumabmessungen dieser Motorenreihe entsprechen der internationalen Norm IEC 72 mit Ausnahme der Achsabmessung "B" zwischen den beiden unteren Ecklöchern.
Motorische Leistung:
1. Der Motor sollte für die folgenden Betriebsbedingungen geeignet sein:
1.1Die Höhe darf 1000 m nicht überschreiten.
1.2Die Temperatur des Kühlmittels, das in den Motor gelangt, darf 40°C nicht überschreiten.
1.3. Der Motor ist im Dauerbetriebssystem (S1).
1.4Der Motor-Armatur-Schaltkreis und die Anregung werden durch die statische Stromversorgung angetrieben und können auch durch einen Gleichstromgenerator betrieben werden.
1.5Bei einem Motor mit Kanallüftung und -kühlung sollten Luftvolumen und Luftdruck den Anforderungen der nachstehenden Tabelle entsprechen.und der Lufteinlass befindet sich auf der Endhülle auf der nicht-Kommutierungsseite des Motors.
Größe des Rahmens Luftvolumen (m3/h) statischer Druck (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2Die Klasse der Motorisolierung ist Klasse F.
3Die Nennspannung der Motorverstärkung beträgt 440 V, und 400 V, 220 V oder andere Spannungen können auch nach den Anforderungen des Benutzers abgeleitet werden: Niedrige Verstärkungspannung ist eine konstante Drehmomentgeschwindigkeitsregelung,bei Dauerstrom für die Armatur, kann die Mindestdrehzahl des Motors 20r/mm erreichen, das Nenndrehmoment kann zu diesem Zeitpunkt noch aufrechterhalten werden und die Drehzahl ist stabil.
4Die Nennspannung des Motors beträgt 180 V, und es können auch andere Spannungen abgeleitet werden.beim Trennen des Anregungskreises, sollte an beiden Enden der Erregungswicklung parallel ein Freisetzungswiderstand angeschlossen werden, um ein selbstinduziertes Potenzial zu verhindern.sein Wert ist etwa das 7-fache des Kaltwiderstandswertes der Erregungswicklung. Wenn die Anregungsspannung 320 ~ 370 V beträgt, beträgt ihr Wert etwa das Fünffache.
5Der Wirkungsgrad im technischen Datenblatt ist der Wirkungsgrad bei Nennleistung, Nennspannung und Nenndrehzahl, einschließlich des Erregungsverlustes.mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W,.
6. Der ZSN4-225-Motor verfügt nicht über Kompensationswicklungen, sondern über Serienexcitationswicklungen.
7Der Motor ist mit einem Endgerät mit einem Erdungszeichen ausgestattet.
8Die Leistung dieser Motorenreihe entspricht den Anforderungen der nationalen Normen GB755-87; JB6316-92; IEC34-1.

Nennleistung: 40 kW - 355 kW
Nennspannung: Normal 220V, 400V, 440V, 660V
Geschwindigkeit: 750 RPM/1000 RPM/1500 RPM
Schutzklasse: IP21S
Kühlverfahren: IC01/IC06/IC17/IC37
Isolationsklasse: F
