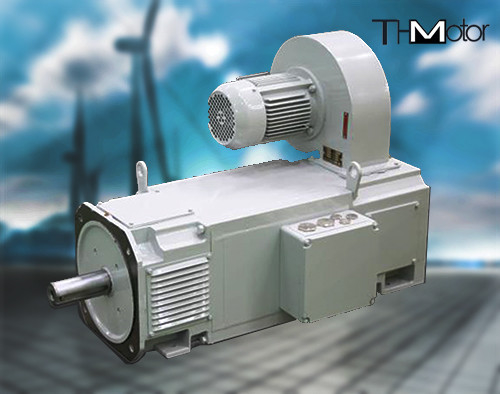

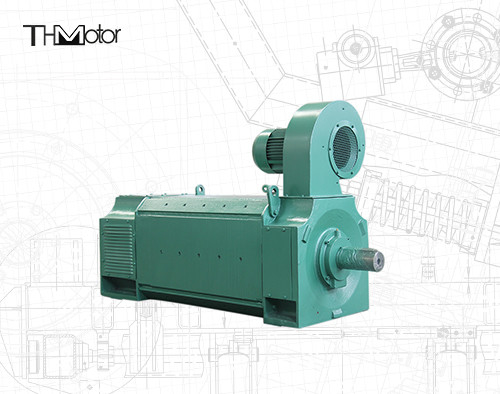

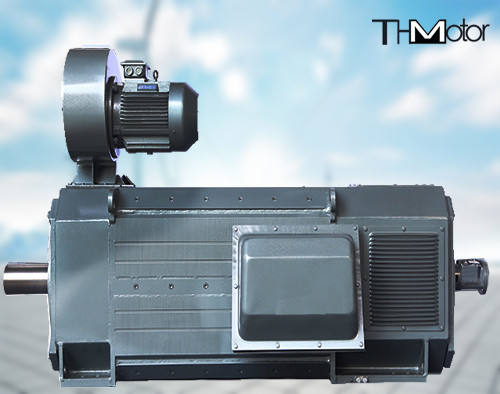

ZFQZ Hochspannungs Gleichspannungsmotor mit häufiger Antrittsbremsung

ZFQZ DC-Motor mit häufigem Starten und Bremsen

Produktübersicht

ZFQZ-Gleichstrommotor mit häufigem Starten und Bremsen
Nennleistung: 30 kW - 600 kW
Nennspannung: 400 V, 440 V, 660 V
Nenndrehzahl 280/430/500/600/750/900 U/min
Schutzart: IP21S/IP23/IP44
Kühlart: IC06/IC17/IC37/ICW37A86
Isolationsklasse: F

Produkteinführung:
Der Gleichstrommotor der ZFQZ-Serie ist eine Produktreihe, die von unserem Unternehmen auf der Grundlage des Gleichstrommotors der Z4-Serie und unter Verwendung der Haupttechnologie des Gleichstrommotors der ZZJ-800-Serie entwickelt wurde. Das Trägheitsmoment des Motors beträgt 45 % desjenigen der ZZJ-800- und ZZJ-900-Serien und 65 %, passt sich den rauen Arbeitsbedingungen von häufiger Vorwärts- und Rückwärtsdrehung sowie häufigem Starten und Bremsen an. Der Motor hat hervorragende Überlasteigenschaften. Sein maximales Drehmoment und Anlaufdrehmoment betragen das 112-fache bzw. 117-fache der ZZJ-800- und ZZJ-900-Serien. Das Gewicht des Motors beträgt nur 65 % des der ZZJ-800-Serie. Entspricht der internationalen Norm IEC34-13 „Technische Spezifikationen für Hilfsmotoren für Heben und Metallurgie“. Die äußeren Abmessungen des Motors entsprechen der internationalen Norm IEC72, mit Ausnahme der axialen Abmessung „B“ zwischen den beiden Fußlöchern. Der Motor kann die wichtigsten Einbaumaße erreichen, die mit den Serien ZZJ-800 und ZZJ-900 übereinstimmen, und kann durch die Grundplatte hergestellt werden, und kann durch Verhandlung hergestellt werden. Die Wellenverlängerungsgröße, die den Serien ZZJ-800 und ZZJ-900 entspricht, kann durch Produkte der Serien ZZJ-800 und ZZJ-900 ersetzt werden.

Die Kühlart und die Schutzart des Motors sind wie folgt:
Kühlart Einrohr-Lufteinlass (IC17); Doppelrohr-Lufteinlass und -auslass (IC37); mit Luft-Wasser-Kühler (IC86W)
Schutzart: IP23S; IP44; IP44
2. Motorinstallationsform: horizontale Fußinstallation (1MB3). Der Motor kann mit einfacher Wellenverlängerung oder doppelter Wellenverlängerung hergestellt werden, und der Motor mit einfacher Wellenverlängerung kann mit einem Tachogenerator oder einer anderen Geschwindigkeitsmessvorrichtung auf der nicht angetriebenen Seite ausgestattet werden.
3. Wenn der Benutzer dies benötigt, können der Thermistor oder andere Überhitzungsschutzkomponenten in die Statorwicklung des Motors eingebettet werden.
4. Die Position des Anschlusskastens befindet sich von der Antriebsseite aus gesehen auf der rechten Seite des Sockels und kann bei Bedarf auch links oder oberhalb des Sockels angeordnet werden.
