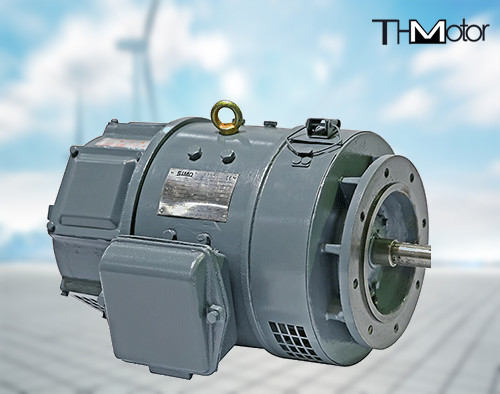

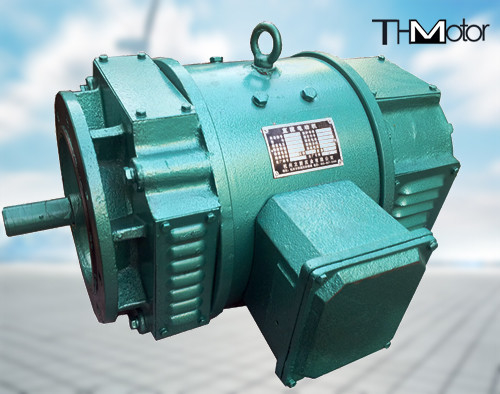

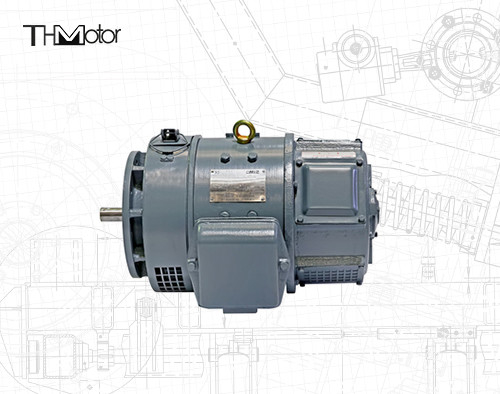

Kleine Gleichstrommotoren der Z2-Serie

Produktübersicht

I. Übersicht
1Die Z2-Serie kleiner Gleichstrommotoren ist eine Standardserie kleiner Gleichstrommotoren, die vom Ministerium für Maschinenindustrie der Volksrepublik China JB1104-68 ausgestellt wurde.Es hat die Vorteile der zuverlässigen Leistung und niedrigen Preis, und wird immer noch weit verbreitet in Druck- und Färbungsmaschinen, Verpackungsmaschinen, Kunststoffmaschinen und anderen Industriezweigen eingesetzt.

2. Die kleinen Gleichspannungsmotoren der Z2-Serie sind in 11 Rahmengrößen unterteilt, wobei jede Rahmengröße zwei Kernlängen hat.die für die normale Arbeitsumgebung geeignet sindDer Motor dient der allgemeinen Übertragung, der Generator dient als allgemeine Gleichspannungsquelle und der Spannungsregler als Akku.

3. Erregungsmodus: Der Motor ist mit einer kleinen Anzahl stabiler Wicklungen mit Shunt oder anderer Erregung ausgestattet.
Der Generator ist eine komplexe Anregungs- oder andere Anregungsmagnetmaschine (Generator mit einer Nennspannung von 230 Volt);der Spannungsregler ist ein parallel erregender Magnet (ohne Serien-Erregungswicklung).
Die andere Anregungsspannung des Motors beträgt 110 Volt oder 220 Volt.
Die Nennspannung des Motors beträgt 110 Volt, und es gibt nur eine separat erreichte Spannung von 110 Volt.

4. Der Motor kann durch V-Gürtel, Spurgetriebe oder elastische Kupplung angetrieben werden, und das Motorlager wird nicht für den axialen Schub verwendet.

5. Motoren der Z2-Serie können in feuchte tropische (TH) Gleichstrommotoren mit feuchtigkeits-, schimmel- und rauchdichten Eigenschaften für den Einsatz in feuchten tropischen Gebieten nach den Anforderungen der Verwendung hergestellt werden,die gesondert zu vereinbaren sind.
Z2-Serie 2-11# kann auch zu einem abgeleiteten Mechanismus des ZYS-A-Tachometers hergestellt werden.

6Die Basisserie der Motoren der Z2-Serie ist eine selbstventilierte Motoren.Das Drehmoment wird entsprechend mit der Verringerung der Drehzahl abnehmen..

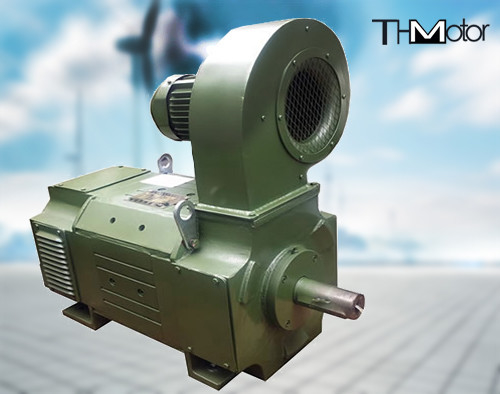

7Die Motoren der Z2-Serie 6-11 können auch in einen externen Bläserkonstruktionstyp umgewandelt werden, wobei der Bläser über dem Enddeckel des Schachtverlängerungsendes montiert wird.

8Die Motoren der Z2-Serie sind kleine Gleichspannungsmotoren für den allgemeinen industriellen Einsatz.1 und eine Überlastkapazität von höchstens 1.5 mal das Nenndrehmoment. Es kann in Werkzeugmaschinen zum Schneiden von Metallen, Papierherstellung, Färbung und Weberei, Druckerei, Zement und anderen Industrien verwendet werden. Der Generator kann als Stromversorgung verwendet werden,Beleuchtung oder sonstige konstante Spannungsversorgung.

Zweitens: Struktur und Anlagentyp
1. Der Motor ist eine einseitige kreisförmige Wellenverlängerung, entsprechend den Anforderungen des Benutzers. Kann in eine zweiachsige Verlängerung umgewandelt werden.1-6 Motoren können das Nenndrehmoment gemäß dem 4. Übertragungsmodus der Übersicht übertragen, während der Rahmen Nr. 7-11 die Wellenverlängerung des Kommutatorenendes durch eine Kupplung angetrieben wird, die Nenndrehmoment übertragen kann,und verwendet eine dreieckige Die Gürtel-Typ Sporngetriebe Antrieb kann nur 50% des Nennmoments übertragen.
2Die Position des Auslasskasten des horizontalen Motors, vom Ende der Wellenverlängerung aus betrachtet, befindet sich auf der linken Seite der Maschinenbasis.die Position der Auslassbox kann auf der rechten Seite der Maschinenbasis gemacht werden, muss jedoch bei der Bestellung angegeben werden.
3Die Gleichstrommotoren der Z2-Serie können normal in Vorwärts- oder Rückwärtsdrehung arbeiten.
4Die Drehrichtung der Generatoren der Serie Z2 und der Spannungsregler gilt ab dem Ende der Schachtverlängerung im gegen den Uhrzeigersinn.Es kann auch in Uhrzeigerspannungsgeneratoren oder Spannungsregulatoren hergestellt werden, sollte jedoch bei der Bestellung beachtet werden.
5Generatoren der Serie Z2 und Spannungsregler können als kompletter Satz von Generatorsätzen geliefert werden, die mit dreiphasigen asynchronen Motoren der Serie Y entsprechend den Auftragsanforderungen kombiniert werden.
6Die Nennleistung des Spannungsreglergenerators ist die Leistung bei der mittleren Spannung (135 Volt für 110/160 Volt und 270 Volt für 220/320 Volt).Wenn die Spannung höher ist als die durchschnittliche Spannung, ist seine Ausgangsleistung nicht größer als die Nennleistung. Leistung, wenn die Spannung niedriger als die Durchschnittsspannung ist, ist sein Ausgangsstrom nicht größer als der Nennstrom.
7Der Gleichspannungsgenerator oder der Gleichspannungsregler ist nur eine Art horizontaler Generator mit Füßen an der Basis.
3. Modellbeschreibung
Z bedeutet "direkter" Fluss, 2 bedeutet das zweite nationale abgeschlossene Design, die Zahl nach der horizontalen Linie bedeutet die Rahmennummer und die Länge des Eisenkerns.,2 ist der lange Eisenkern.
4. Leistung des Produkts
1Die Armaturenspannung der Grundserie von Gleichstrommotoren beträgt 1110 V; es gibt zwei Arten von 220 V, und die Nenngeschwindigkeit beträgt 3000 r/min, 1500 r/min, 1000 r/min, 750 r/min und 600 r/min.
2Die Nennspannung der Basisserie von Gleichspannungsgeneratoren beträgt 115V und 230V, die Nenngeschwindigkeit 2850r/min, 1450r/min; nfn960r/min, insgesamt 3 Typen.
3Die Nennspannung der Basisserie von Gleichspannungsgeneratoren beträgt 110V/160V und 220V/320V, die Nenngeschwindigkeit 2850r/min und 1450r/min.
4Zusätzlich zu den oben genannten drei Basisserienmotoren beträgt die Armaturenspannung 180 V, die technischen Daten sind in Tabelle 6 dargestellt, und die Armaturenspannung 440 V.
5. Zusätzlich zu den oben aufgeführten Datenjeder Motor jeder Spezifikation kann in andere Spannungsstufen abgeleitet werden (aber nicht über die in der Spezifikation zulässige Höchstspannung) und entsprechende Leistung und Drehzahl, sollte jedoch getrennt ausgehandelt werden.
