Unser Motor, sparen Ihre Energie, fahren Ihren Erfolg!
 |
| Herkunftsort: | CHINA |
| Markenname: | THMotor |
| Zertifizierung: | CE |
| Modellnummer: | TDMK400 |
| Min Bestellmenge: | 1set |
|---|---|
| Preis: | USD 20000-100000 |
| Verpackung Informationen: | Seetaugliche Verpackung |
| Lieferzeit: | 70DAYS |
| Versorgungsmaterial-Fähigkeit: | 100SET/YEAR |
| Produktname: | Synchronmotor großen Umfangs TDG 7800KW für Blust-Gebläse-Stahlwerk | Leistungsbereich: | 400-15000kw |
|---|---|---|---|
| Spannung: | 6KV | Drehzahlbereich: | 100, 125, 150, 167, 187,5, 200, 250, 300r/min |
| Polen: | 60, 48, 40, 36, 32, 30, 24, 20 | Frequenz: | 50hz, 60hz |
| Kühlverfahren: | IC01, IC37, IC81W | IP-Rate: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
| Standard: | IEC, GB | ||
| Markieren: | Synchronmotor TDG-großen Umfangs,TDG-Explosions-Gebläse-Stahlwerk-Motor,Explosions-Gebläse-Stahlwerk-Motor 6kv |
||

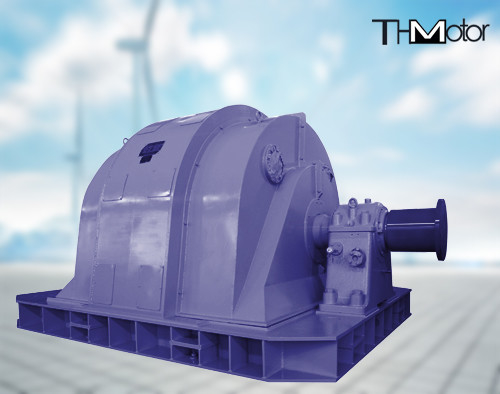

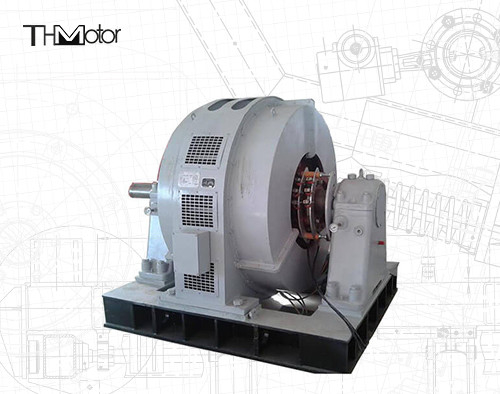

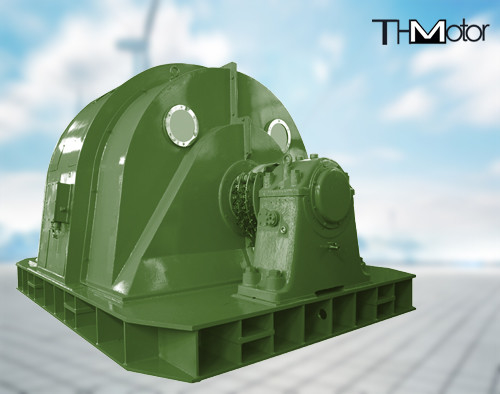

TDG 7800KW Synchronmotor im großen Maßstab für Blust Blower Steel Plant
Der Hochleistungs-Synchronmotor der TDG-Serie ist das Spezialprodukt, das mit dem Sintergebläse von Stahlwerken abgestimmt ist und zum Antreiben eines enormen Trägheitsmoments der mechanischen Last wie Hochofengebläse und Luftturbinenkompressoren verwendet werden kann.
Die Motordrehzahl beträgt 1000 U / min.Produkte mit einer angemessenen Struktur, hoher Effizienz, Drehmomentverlust, Antrieb mit großer Trägheit, mechanischer Belastung und Vibrationen von kleinen, bequemen Installation und Wartung und anderen bemerkenswerten Merkmalen.
Technische Anforderungen des Elektromotors, ohne spezifische technische Vereinbarung, der Rest entspricht der nationalen Norm GB755 der Leistung fester und rotierender Maschinen und den Normen der Internationalen Elektrotechnischen Kommission IEC.
Die mechanischen Abmessungen und Toleranzen der elektrischen Teile entsprechen der Norm GB1800-1804 und den ISO-Normen der internationalen Normungsgremien.
Asynchroner Anlauf: Bei Verwendung des Anlaufmodus muss es sich um einen spannungsreduzierten Anlauf handeln.Stellen Sie beim Starten sicher, dass die Motorklemmenspannung zwischen dem 0,6- und 0,7-fachen der Nennspannung liegt.Der Motor muss zu den Erregungsgeräten passen, die Ausrüstungsinvestition sicherstellen und den stark erregten Erregerstrom überbrücken, wenn er mindestens das 1,8-fache des Nennstroms eines Vielfachen beträgt.
Frequenzkonvertierter Start: Wenn die elektrische Leistung größer als 7000 kW ist, wird der empfohlene frequenzkonvertierte Start und die Anpassung der entsprechenden privaten digitalen Erregergeräte empfohlen.
Motorkühlmethoden für IC91W oder IC81W, Motor mit Luft-Wasser-Kühler, der Installationstyp ist IM7311 oder IM1001, Gehäuseschutzklasse IP44. Motorrotor für hervorstechende Form, Pol für die gesamte Stahlkonstruktion, hochfester Bolzen aus legiertem Stahl für Pol und Pol guten Kontakt zu gewährleisten und
kann mechanischen Belastungen standhalten, die bei Hochgeschwindigkeitsläufen erzeugt werden.
Technische Daten des Hochleistungs-Synchronmotors der TDG-Serie (10 kV)
|
kW |
EIN |
EFF % |
Ist /Im |
Tm /Tn |
Mst /Mn |
Tp /Tn |
(Jext)kg.m2 |
v |
EIN |
ICH BIN |
|---|---|---|---|---|---|---|---|---|---|---|
| 2000 | 222 | 96.2 | 6.5 | 2.01 | 1,85 | 1.4 | 4250 | 56 | 252 | 7311.01 |
| 2750 | 304 | 96.7 | 5.5 | 1,78 | 1.6 | 1.16 | 6500 | 59 | 276 | 7311.02 |
| 3300 | 364 | 96.9 | 5.84 | 1,75 | 1.71 | 1.24 | 9700 | 66 | 268 | 1001.02 |
| 3500 | 386 | 97 | 6.46 | 1.81 | 1,89 | 1.37 | 10500 | 69 | 262 | 7311.05 |
| 3600 | 397 | 97 | 6.28 | 1,79 | 1,84 | 1.33 | 10300 | 69 | 267 | 7311.05 |
| 4000 | 440 | 96,5 | 6.18 | 1.92 | 1.66 | 1.27 | 10500 | 78 | 258 | 7311.07 |
| 4200 | 462 | 96,5 | 5.88 | 1,87 | 1.58 | 1.21 | 11250 | 80 | 266 | 7311.07 |
| 4300 | 474 | 96,5 | 5.74 | 1,85 | 1.54 | 1.18 | 12500 | 81 | 269 | 7311.07 |
| 4600 | 506 | 96,5 | 5.37 | 1,79 | 1.44 | 1.11 | 14200 | 84 | 280 | 7311.07 |
| 5000 | 549 | 97.3 | 6.7 | 1,96 | 1,74 | 1.39 | 13500 | 91 | 268 | 7311.08 |
| 5300 | 582 | 97.3 | 6.33 | 1.91 | 1.64 | 1.31 | 13500 | 94 | 277 | 7311.08 |
| 6600 | 725 | 97.4 | 5.58 | 1.71 | 1.54 | 1.21 | 16250 | 109 | 344 | 7311.09 |
| 6900 | 758 | 97.3 | 5.34 | 1,68 | 1.47 | 1.16 | 17000 | 113 | 356 | 7311.09 |
| 7400 | 812 | 97.45 | 5,80 | 1,70 | 1.61 | 1.26 | 17000 | 120 | 344 | 7311.11 |
| 7800 | 855 | 97,5 | 5.51 | 1.66 | 1.52 | 1.2 | / | 124 | 357 | 7311.11 |
