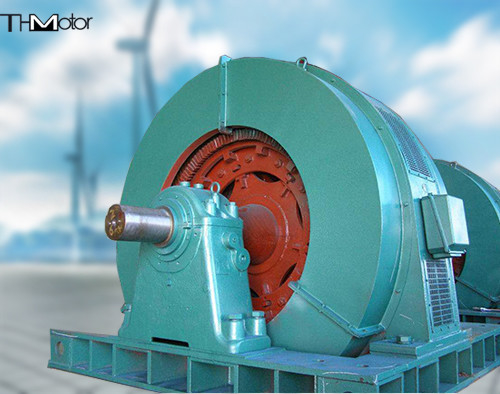

TAW 10000V schwanzloser Synchronmotor Wechselstroms für Kohlen-Mühlzement 1000r/Min

TAW großer schwanzloser Synchronmotor Wechselstroms für Kohlen-Mühlzementindustrie

technischer Parameter:
Nennspannung: 3000V, 6000V, 10000V
Kapazitätsstrecke: 500 Kilowatt ~6300kW
Bewertete Frequenz: 50Hz
Quote: S1
Synchrondrehzahl: 1500, 1000r/min
Isolierungsklasse: F-Klasse
Achshöhe: 630mm
Leistungsfähigkeit: zugestimmt durch den Benutzer und den Hersteller
Energiefaktor: 0,9 (Führung)
Die Wertsicherung des Verhältnisses des unangemessenen Drehmoments zu bewertetem Drehmoment an der Nennspannung ist 1,7
Die Wertsicherung des Verhältnisses des Stalldrehmoments zu bewertetem Drehmoment an der Nennspannung ist 1,0
Die Wertsicherung des Verhältnisses des einschiebbaren Drehmoments zu bewertetem Drehmoment an der Nennspannung ist 0,7
Die Wertsicherung des Verhältnisses des verschlossenen Rotors gegenwärtig zum Nennstrom an der Nennspannung ist 7,0
Technische Eigenschaften
Der optimierte Luftstromkreis, -magnetische Kreis und -Schaltplan stellen den Motor haben gute elektrische Leistung, niedrige elektromagnetische Geräusche und überlegene hohe Leistungsfähigkeit und Energieeinsparung her.
Der dreidimensionale Software-Entwurf, ergänzt durch ANSYS-Analyse-Software, wendet Finite-Element-Methode an, um elektromagnetisches Feld, strukturelles Feld, Temperaturfeld, etc. zu analysieren, um die hohe Zuverlässigkeit des Motors sicherzustellen.
Mit fester Magnetpolstruktur kann es verwendet werden, um große Rotationsträgheitslasten wie Sinternmaschinen und -fans in den Stahlwerken zu fahren.
Der Motor, der Methode beginnt, nimmt Sanftanlauf an, und der beginnende Entwurf wird entsprechend dem Widerstanddrehmoment und dem Trägheitsmoment der Last bestimmt.
Bereich des Gebrauches
Es kann verwendet werden, um große Trägheitsmomentausrüstung wie Fans, Pumpen und Kompressoren zu fahren.
