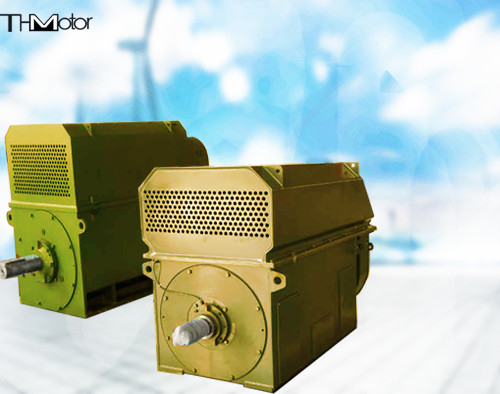

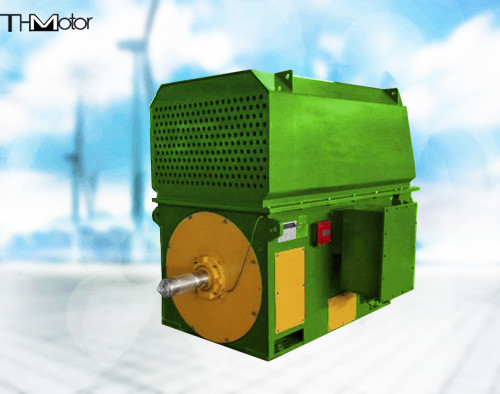

Kohlen-Mühlmotor-CER TDMK TM großes Synchronmotor-10KV

Großer Synchronmotor TDMK TM für Kohlen-Mühle

TDMK500-36/2600 10KV Motor

Parameterbeschreibung
(1) sind die bewerteten Parameter des Motors die Dauerleistungen, die auf dem System der Funktion S1 basieren;
(2) Nennspannung: allgemeine Spannungspegel sind 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) bewertete Frequenz: 50Hz oder 60Hz,
(4) Absolutgrüngrad: F-Grad.
(5) Nennleistungsfaktor: 0,9 (Führung)
(6) sind die messenden Punkte der Standardtemperatur des Motors so konfiguriert:
1. Ständerwicklungs-Temperaturmesselement pt100, 2 für jede Phase, 6 insgesamt;
2. messendes und anhebendes Element pt100 tragend, 1 Vorder- und Rückseite jedes tragend,
(7) ist die Nennspannung der Abschaltungsheizung 380V, 220V kann vorgewählt werden,
(8) der Wert des Verhältnisses des Schritt-herausdrehmoments zum bewerteten Drehmoment an der Nennspannung: 1,6
Der Wert des Verhältnisses des Stalldrehmoments zum bewerteten Drehmoment an der Nennspannung: 0,6
Das Verhältnis des einschiebbaren Drehmoments zum bewerteten Drehmoment an der Nennspannung: 0,6
Der Wert des Verhältnisses des verschlossenen Rotors gegenwärtig zum Nennstrom an der Nennspannung: Beschreibung 6.5Structure
Die Belüftung und das Kühlverfahren dieser Reihe Motoren können vom Benutzer vorgewählt werden. Sie kann in offene Art die natürliche abkühlende Bewetterung gemacht werden, ist das Kühlverfahren IC01, und es kann in eine gekapselte Rohrbelüftung auch gemacht werden und Kühlverfahren, das Kühlverfahren ist IC21; es ist das auch geschlossene abkühlende Luftwasser, und das Kühlverfahren ist IC86W, IPOO, IP23, IP44 oder IP54. Der Motor wird aus Ständer, Rotor, Lager, Schleifring (Schleifring) und anderen Komponenten verfasst. Er kann in einen kastenähnlichen oder traditionellen runden Rahmen mit einer Grundplattestruktur gemacht werden.
Der Ständerkern wird von den verlustarmen kaltgewalzten gelegten und gedrückten Stahlblechen des Silikons gemacht, und der Kernabschnitt hat den Radialbelüftungsabzugsgraben, zum des abkühlenden Zyklus innerhalb des Motors zu verbessern. Die Ständerwicklung nimmt die gebildete doppel-Staplungsspule der kurzen Entfernung an, um die magnetische mögliche Harmonik zu verbessern und nimmt das anti-elektrische Isoliermaterial und die Struktur der Frequenzumsetzung an, und die Enden werden zuverlässig repariert und gesprungen. und nimmt den solventfreien Farbenprozeß der Vakuumdruckimprägnierung (VPI), damit das Ständerdrahtdiagramm und der Eisenkern an, ein festes Ganzes zu werden, das die Eigenschaften der ausgezeichneten und zuverlässigen Isolierungsleistung, der hohen mechanischen Festigkeit und der starken Feuchtigkeitsbeständigkeit hat.
Die Rotorwicklung wird von den magnetischen Gradspulen mit Wärmeableitungsdrehungen gemacht. Jeder Magnetpoldraht wird durch Flachkupferdraht geschweißt und gebildet. Die Verbindung mit der drehenden Welle nimmt Taubenendstück oder t-Endstück an. Völlig Dämpfung Wicklungen werden verwendet.
Gleitlager werden, normalerweise Endstöpsellager benutzt, und Sitzart Lager kann benutzt werden. Egal was ein bisschen Struktur, es kugelförmige selbstausrichtende Funktion hat. Die Gleitlagerstruktur nimmt isolierende Lager an, und es gibt eine Erdungsbürste am Wellenendeende. Der Motor kann die externe axiale Kraft normalerweise nicht tragen, und der zulässige axiale Impuls ist ±0.5-±2rnm, und die Seitenverkleidungsart Wälzlagerstruktur kann benutzt werden.
Erregungsmodus dieser Reihe: im Allgemeinen statisches Thyristorerregungsgerät, andere Arten Erregungsgeräte werden erlaubt.
