YKK400 YKK630 Petrochemischer Drehstrom-Asynchronmotor 10 kV 6 kV

Ykk400 Ykk630 10kv 6kv Mittel-Hochspannungs-Elektromotoren Petrochemische Industrie

Ykk400 Ykk630 10kv 6kv Mittel-Hochspannungs-Elektromotoren ist das neueste Produkt, das von unserem Unternehmen auf der Grundlage der Analyse und Übernahme in- und ausländischer Design- und Fertigungstechnologien entwickelt wurde. Auf der Grundlage der ursprünglichen Y-Serie hat diese Produktreihe viele Verbesserungen, Innovationen und Erweiterungen erfahren, um die Leistung des Produkts zu optimieren, die Struktur vernünftiger und zuverlässiger zu gestalten. Bei der Konstruktion werden die neuesten Designmethoden verwendet, wie z. B. dreidimensionale Designmethoden, Finite-Elemente-Analyse usw. Seine Zuverlässigkeit und Rationalität haben ein neues Niveau erreicht, und es ist eine wettbewerbsfähigere neue Generation von Hochspannungs-Dreiphasen-Asynchronmotoren. Unser Unternehmen hat für dieses Produkt ein Gebrauchsmusterpatent angemeldet. Patent-Nr.: ZL022262180.

Das Design dieser Motorenserie zeichnet sich durch einen hohen Ausgangspunkt, hohe Anforderungen und hohe Zuverlässigkeit aus. Die mechanische Struktur verwendet eine hochzuverlässige Struktur, die in China seit langem bewährt ist. Das Isolationssystem verwendet ebenfalls ein hochwertiges und anspruchsvolles System, um die Isolationsleistung des Motors zu gewährleisten. Langzeitbetrieb ohne Alterung, die Motorlebensdauer wird erheblich verbessert und die Leistungsparameter übertreffen die Unteranforderungen der entsprechenden nationalen Standards.

[Produktbeschreibung]
Dreiphasen-Asynchronmotoren der YKK-Serie mit hohem Wirkungsgrad und hoher Spannung erfüllen die Marktnachfrage nach Motoren mit höheren Schutzarten. Zweitens hat das Produkt eine starke Vielseitigkeit und hat sich zu einem Mainstream-Produkt entwickelt, das die ursprünglichen, altmodischen Motoren der JK-Serie ersetzen kann. Der Motor ist aus Stahlplatten geschweißt, mit vernünftiger Struktur, und die Oberseite hat einen Luft-Luft-Kühler mit guter Wärmeableitungsleistung. Gleichzeitig wird VPI-Vakuumdrucktränklack verwendet, der eine ausgezeichnete Isolationsleistung und eine lange Lebensdauer aufweist. Der Motor kann zu einem hocheffizienten Motor hergestellt werden, der das vom Land geförderte Spitzenprodukt ist. Der Markt ist extrem breit und hat erhebliche wirtschaftliche und soziale Vorteile.

[Anwendbare Produktstandards]
JB/T10315.2-2013(6KV), Q/WN.206-2014(10KV)
[Nutzungsbedingungen]
1. Anwendbare Orte: Innen oder Außen, nicht gefährliche Gasumgebung;
2. Umgebungstemperatur: -15～+40℃;
3. Höhe: nicht mehr als 1000 m;
4. Installationsmethode: IMB3, IMB35
5. Schutzart: IP44, IP54, IP55;
6. Isolationsklasse: F, H.
Konstruktive Merkmale des YKK-Hochspannungsmotors

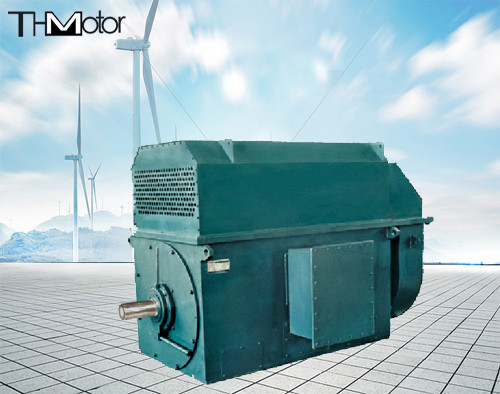

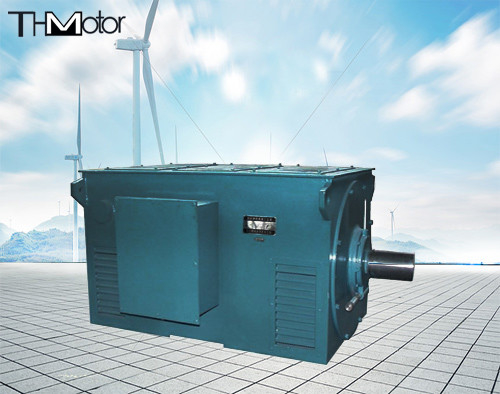

Der YKK-Hochspannungsmotor verwendet eine kastenförmige Struktur, und der Rahmen ist aus Stahlplatte geschweißt, was leicht und steif ist. YKK-Hochspannungsmotoren sind geschlossene Käfig-Asynchronmotoren mit einem Luft-Luft-Kühler auf der Oberseite des Motors.
Die Statorwicklung besteht aus hitzebeständigem Isoliermaterial der Klasse F, die Oberseite ist zuverlässig gebunden, und der YKK-Hochspannungsmotor hat eine gute Isolationsleistung und mechanische Festigkeit durch Vakuumdrucktränkung.
Der Rotor des YKK-Hochspannungsmotors verwendet eine Käfigläuferstruktur mit zuverlässigen Aluminium- oder Kupferleitern. Es gibt zwei Arten von Lagern: Wälzlager und Gleitlager, die von der Drehzahl und Leistung des Motors abhängen.
Die Verwendung des YKK-Hochspannungsmotors
YKK-Hochspannungsmotoren können zum Antrieb verschiedener allgemeiner Maschinen verwendet werden, wie z. B.: Kompressoren, Pumpen, Ventilatoren, Brecher, Zerspanungsmaschinen, Transportmaschinen und andere mechanische Geräte. Er wird als Antriebsmaschine in verschiedenen Industrie- und Bergbauunternehmen wie Bergwerken, der Maschinenbauindustrie und Kraftwerken eingesetzt. Die zum Ziehen verwendeten Gebläse, Kohlemühlen, Walzwerke, Winden usw. sollten bei der Bestellung angegeben werden.
Standardform des YKK-Hochspannungsmotors
Spannung: 6000 V, 50 Hz
Schutzart: Die YKK-Serie ist IP44 oder IP54
Isolationsklasse: F
Arbeitssystem: S1 (Dauerbetrieb)
Kühlmethode: Die YKK-Serie ist IC611
Installationsform: IMB3
Motoranschlussmethode: Y (drei abgehende Klemmen im Anschlusskasten, der Anschlusskasten von der Verlängerungsseite der Hauptwelle aus gesehen befindet sich auf der rechten Seite des Maschinensockels)
Umgebung
Höhe: nicht mehr als 1000 m
Umgebungslufttemperatur: nicht mehr als 40 ℃ und kein starker Staub, die minimale Umgebungslufttemperatur beträgt -15 ℃ für YKK-Hochspannungsmotoren mit Wälzlagern und 5 ℃ für Motoren mit Gleitlagern.
Es gibt keine korrosiven und explosiven Gase in der Luft (es kann auch zu einem Motor in feuchten Hitze- oder Hochebenenbereichen hergestellt werden)
