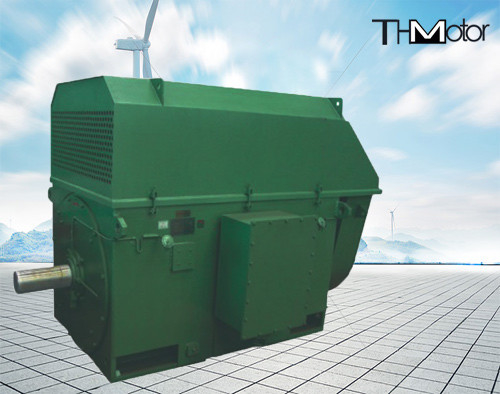

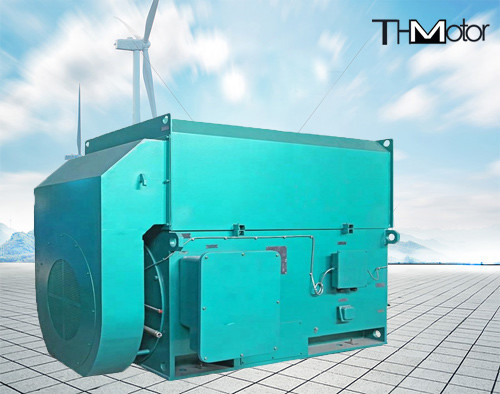

YKK560 YKK630 Schleifring-Hochspannungsmotoren IMB3 IMB35

Dieser Motor kann durch den Korrosionsschutz- und Schimmelschutzprozess verarbeitet werden, um Außenmotoren (W) und Außenkorrosionsschutzmotoren (WF) zu erhalten.

Hoher Wirkungsgrad, Energieeinsparung. Geringe Vibrationen. Zuverlässige Leistung und einfache Installation und Wartung.

Der Rahmen besteht aus Stahlplatten, die zu einer quadratischen Tankform mit geringem Gewicht und fester Steifigkeit verschweißt werden.

Der Stator ist eine Außenpress-Montagestruktur.

Die Statorwicklung ist eine Isolierung der Klasse F, wobei das Wicklungsende fest gebunden ist.

Der gesamte Stator wurde mit der VPI-Technologie behandelt, um dem Stator einen robusten Körper und einen guten Elektro- und Feuchtigkeitsschutz zu verleihen.

Der Rotor kann zu einem Aluminiumgussrotor oder einem Kupferstabrotor entwickelt werden.

Der Kupferkäfig-Rotorführungsstab und der Endring werden durch Zwischenfrequenz geschweißt, und die Kupferführungsstabdurchmesser-Nut wird mit fester Technologie behandelt, um eine hohe Zuverlässigkeit zu gewährleisten.

1. Anwendbare Orte: Innen- oder Außenbereich, nicht gefährliche Gasumgebung;
2. Umgebungstemperatur: -15～+40℃;
3. Höhe: nicht mehr als 1000 m;
4. Installationsmethode: IMB3, IMB35
5. Schutzart: IP44, IP54, IP55;
6. Isolationsklasse: F, H.

Standardform des YKK-Hochspannungsmotors
Spannung: 6000 V, 50 Hz
Schutzart: Die YKK-Serie ist IP44 oder IP54
Isolationsklasse: F
Arbeitssystem: S1 (kontinuierlich)

Kühlmethode: Die YKK-Serie ist IC611
Installationsform: IMB3
Motoranschlussmethode: Y (drei abgehende Klemmen im Anschlusskasten, der Anschlusskasten von der Verlängerungsseite der Hauptwelle aus gesehen befindet sich auf der rechten Seite des Maschinensockels)
Umgebung
Höhe: nicht mehr als 1000 m
Umgebungslufttemperatur: nicht mehr als 40 ℃ und kein starker Staub, die minimale Umgebungslufttemperatur beträgt -15 ℃ für YKK-Hochspannungsmotoren mit Wälzlagern und 5 ℃ für Motoren mit Gleitlagern.
