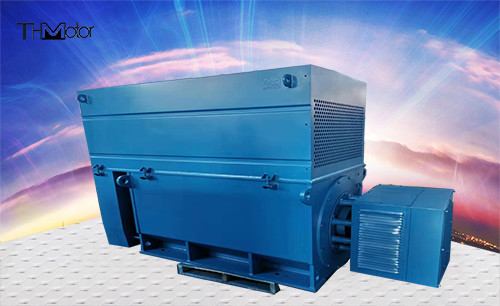

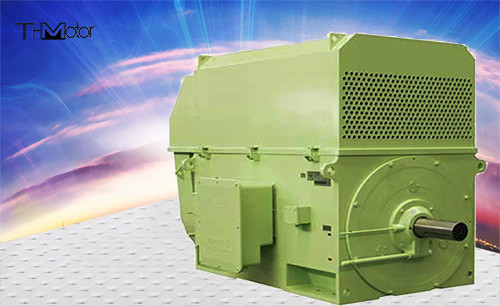

Dreiphasenkurzschlußasynchronmotor 6000kw Hochspannungswechselstrommotor 6kv 10kv

Hochspannungswechselstrommotor-Dreiphasenasynchronmotor 6kv 10kv

Produktübersicht

Grundbedingungen für normale Funktion von YXKS-Reihenmotoren:

a. Die Höhe übersteigt nicht 1000m;

b. Die maximale Umgebungstemperatur übersteigt nicht 40°C, und die minimale Umgebungstemperatur ist 15°C für Motoren mit Wälzlagern, 5°C für Motoren mit sauberen Lagern und 5°C für YXKS-Reihenmotoren;

c. Für YXKS-Reihenmotoren übersteigt die Kühlwassertemperatur am Einlass der Kühlvorrichtung nicht 33°C, und die minimale Temperatur ist 5°C;

d. Die durchschnittliche maximale relative Temperatur des nassest Monats ist 90%, und die durchschnittliche minimale Temperatur des Monats ist nicht höher als 25℃;

e. Die Netzfrequenz ist 50Hz±1%;

f. Die Veränderungsstrecke der Arbeitsspannung ist nicht mehr als ±5% der Nennspannung;

g. Die Bewegungsbewertung ist- Dauerbetrieb SI.

YX ist die grundlegende Reihe, ist das Schutzniveau P23, und das Kühlverfahren ist C01. Der Spitzenschutz des Rahmens wird entfernt, und verschiedene Schutzhauben oder Kühlvorrichtungen sind installiert) um Motoren mit verschiedenen Schutzniveaus und Kühlverfahren abzuleiten, wie abkühlendem, YXQF (Klimaschutz), YXKK Luft-Luft abkühlende und andere YXKS-luftwasser Reihenmotoren.

Der Motor nimmt die international populäre kastenähnliche Struktur, den Rahmen an und die Seitenverkleidung werden durch Stahlplatten, mit der guten Starrheit geschweißt, leicht, und das Innere des Motors kann beobachtet werden und berührt werden, nachdem man die Schutzhaube entfernt hat [oder Kühlvorrichtung, die für die Installation und die Wartung des Motors. bequem ist.

Der Ständer nimmt eine externe Einpreßstruktur an. Die Ständerwicklung wird vom Isoliermaterial der Klasse F und vom Antikoronamaterial gemacht, und das wickelnde Ende wird durch einen speziellen verbindlichen Prozess geregelt, der fest und zuverlässig ist. Infolgedessen hat der Motor ausgezeichnete und zuverlässige Isolierungsleistung, See und Schlagzähigkeit. Diese Reihe Motoren H400-H710 alle benutzen magnetische Keile, und Aufträge, die antimagnetische Keile erfordern, werden nicht angenommen.

Die meisten Kurzschlussrotoren dieser Reihe Motoren benutzen kupferne Stangenrotoren. Die kupfernen Stangenkurzschlußrotoren nehmen moderne und zuverlässige Schweißtechnik an und werden in den Nuten befestigt, um reibungsloses Funktionieren sicherzustellen. Eine kleine Menge Gussaluminiumrotoren werden benutzt.

Es gibt zwei Arten Lager: Wälzlager und Gleitlager. Es hängt von der Energie und von der Geschwindigkeit des Motors ab. Das Schutzniveau der grundlegenden Art ist P44. Wenn der Motor ein höheres Schutzniveau hat, erhöht sich das Schutzniveau des Lagers auch.

Motoren mit Wälzlagerstruktur haben Brennstoffaufnahme ohne Unterbrechung und das Öl, die Geräte abläßt und werden mit speziellen Brennstoffaufnahmewerkzeugen ausgerüstet.

Der Hauptertragkasten ist eine Siegelstruktur, und das Schutzniveau ist IP54. Ein ist auf der rechten Seite des Motors von der rechten Seite des Wellenendes installiert und kann auf die linke Seite entsprechend Nutzerbedarfen auch installiert sein. Das Einlassloch des Ausgangkastens kann link und recht oben unten gedreht werden herum. Es gibt eine unterschiedliche Masseklemme innerhalb des Kastens.
