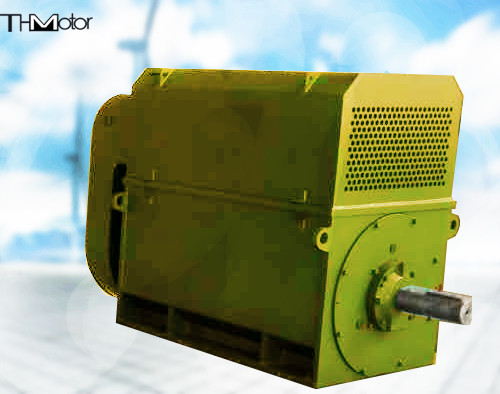

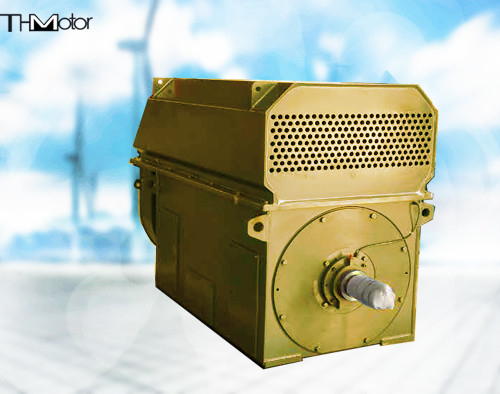

Großer Synchronmotor Iecs GB TDMK

TDMK(TM) Serie TDMK600-32/2150 10KV Motor

Produktübersicht

Der Motor ist horizontal.
Zylindrische Wellenverlängerung, andere Zeichnungsformen (ohne Schlüssel) sind optional.
Plattenschweißbasis, optionale Box-Typbasis.
Ein Schiebelager (Enddeckungstyp oder Sitztyp) und eine gemischte Schmierung (oder eine gemischte Schmierung + Hochdruck-Öl-Oberfläche) sind anzuwenden.
Der Gleitring befindet sich außerhalb des Lagers am Ende der Nichtwellenverlängerung, und am Ende der Drehwelle befindet sich eine Einbauposition für den Encoder.Die Schieberingdecke ist an der Enddecke befestigt.
Aus dem Schachtverlängerungsende betrachtet, die Hauptverbindung, die Messverbindung,und die Heizkabel befinden sich auf der rechten Seite der Maschinenbasis (oder auf der linken Seite je nach Benutzeranforderungen).
Auf der Oberseite (oder Seite) des Boxrahmens ist ein Luft-Wasser-Kühler mit Kühlventilator installiert.
Bei montierbarer Unterplatte und Verankerungsschrauben, optional mit montierbarer Unterplatte und Verankerungsschrauben, bedarf der Auftragsvertrag besonderer Anweisungen.

Beschreibung der Motorparameter der Baureihe TDMK500-36/2600 10KV
(1) Die Nennparameter des Motors sind kontinuierliche Nennparameter, die auf dem Arbeitssystem S1 beruhen.
(2) Nennspannung: die üblichen Spannungsstufen sind 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) Nennfrequenz: 50 Hz oder 60 Hz,
(4) Absolut grün: Grade F.
(5) Nennleistungsfaktor: 0,9 (führend)
(6) Die Standardtemperaturmessstellen des Motors sind wie folgt konfiguriert:
1Statorwicklungstemperaturmessung pt100, 2 für jede Phase, insgesamt 6;
2. Lagermess- und Hebelelement pt100, jeweils 1 vorderes und hinteres Lager,
(7) Die Nennspannung des Abschaltheizers beträgt 380 V, 220 V kann ausgewählt werden.
(8) Der Wert des Verhältnisses des Ausgangsdrehmoments zum Nenndrehmoment bei der Nennspannung: 1.6
Der Wert des Verhältnisses zwischen dem Stalldrehmoment und dem Nenndrehmoment bei Nennspannung: 0.6
Das Verhältnis des Zugdrehmoments zum Nenndrehmoment bei Nennspannung: 0.6
Der Wert des Verhältnisses des gesperrten Rotorstroms zum Nennstrom bei der Nennspannung: 6.5.
