TXZ Großes Bürstenloses Synchronmotor 400-15000kw 3kv-11kv mit großem Startdrehmoment für die Bergbau- und Zementindustrie

Produktdetails:

Herkunftsort:	CHINA
Markenname:	THMotor
Zertifizierung:	CE
Modellnummer:	TDMK400

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 20000-100000
Verpackung Informationen:	Seefahrtfähiges Verpacken
Lieferzeit:	70days
Versorgungsmaterial-Fähigkeit:	100SET/YEAR

Kontakt

Ausführliche Produkt-Beschreibung

Leistungsbereich:	400-15000 kW	Stromspannung:	3KV-11KV
Geschwindigkeitsbereich:	100, 125, 150, 167, 187,5, 200, 250, 300R/min	Stangen:	60, 48, 40, 36, 32, 30, 24, 20
Frequenz:	50 Hz, 60 Hz	Kühlmethode:	IC01, IC37, IC81W
IP-Rate:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Standard:	IEC, GB
Hervorheben:	TXZ AC 3ph Bürstenloser Synchronmotor , TXZ Bergbau-Mühle Motor , TXZ-Kohlemühle Motor

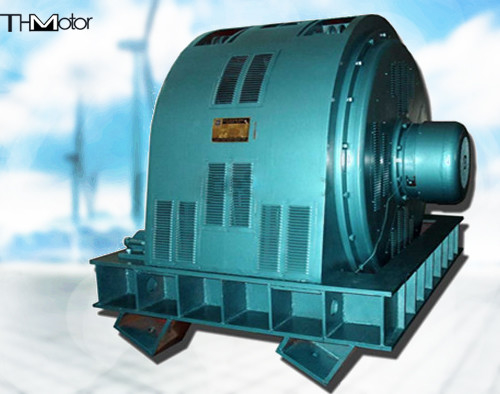

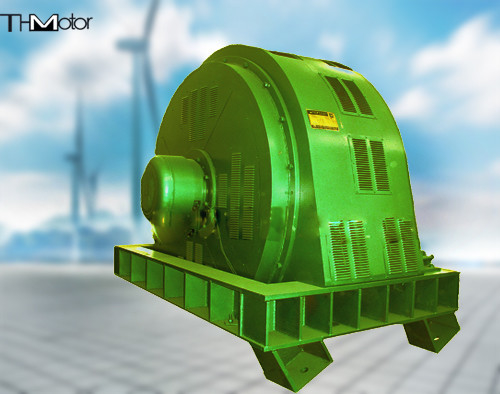

TXZ 3-phasiger bürstenloser synchroner AC-Motor

TXZ großflächiger 3-phasiger bürstenloser synchroner Wechselstrommotor für Bergbauwerke, Kohlemühlen, Zementindustrieanwendungen und andere schwere Arbeiten, die ein hohes Startdrehmoment erfordern.

Produktübersicht

Der Synchrommotor der Baureihe TXZ arbeitet mit einer Hauptgeschwindigkeit von 250 r/min und ist typischerweise in einem Winkel von 30° installiert.Diese Motoren werden hauptsächlich für Abflusspumpenanlagen eingesetzt und sind mit Schutzklassen IP20 erhältlich., IP21 und IP23.

Strukturelle Konfiguration

Kühlmethode:Die Motoren werden mit IC81W- oder IC91W-Kühlsystemen gekühlt.

Schutzklasse:Wenn die Hauptschale freiliegende aktive Teile enthält, beträgt die Schutzklasse IP54. Für Schalen mit staubdichten Maßnahmen, bei denen alle freiliegenden aktiven Teile (mit Ausnahme von Wicklungen) isoliert sind,die Schutzklasse kann IP44 sein.

Installationsmethoden

Zu den verfügbaren Installationskonfigurationen gehören IM7311, IM7315, IM7312, IM7317 und IM7115 für spezifische Kompressoranforderungen:

IM7311:Zwei Sitzlager, eine zylindrische Wellenverlängerung, horizontale Montage mit erhöhten Füßen und vollständige Unterplatte
IM7315:Zwei Sitzlager, eine Flanschwellenverlängerung, horizontale Montage mit erhöhten Füßen und vollständige Unterplatte
IM7312:Zwei Sitzlager, zwei zylindrische Wellenverlängerungen, horizontale Montage mit erhöhten Füßen und vollständige Unterplatte
IM7317:Zwei Sitzlager, eine Flanschwellenverlängerung und eine zylindrische Wellenverlängerung, horizontale Montage mit erhöhten Füßen und vollständiger Unterplatte
IM7115:Ein Sitzlager für das Ende der nicht-Wellenverlängerung (Geteilte Lager mit Last), eine Flanschwellenverlängerung, horizontale Montage mit erhöhten Füßen und vollständiger Unterplatte

Nach den spezifischen Anforderungen der Benutzer können kundenspezifische Konfigurationen mit unterschiedlichen Kühlmethoden, Schutzniveaus und Montageverfahren hergestellt werden.

Motorbau

Der Motor verfügt über eine quadratische Boxstruktur mit einem ästhetisch ansprechenden Erscheinungsbild und einem kompakten Design.statische Erregungsvorrichtung, Verbindungskasse, Lager, Kühlgerät (mit Wasserleckenschutz) und Basis.

Der Hauptmotor arbeitet als unabhängiger Hohlraum, wobei der Wechselstrom-Erreger und die rotierende Kommutationsscheibe außerhalb des Nichtantriebssitzlagers positioniert sind.Der Hauptmotor nutzt ein Luftkanalsystem, das durch Lüftungslöcher in der Motorbasis Wärme mit Kühlluft austauschtFür Doppelschachtverlängerungsantriebe können der Exzitator und der rotierende Kommutator intern integriert werden.mit Aufregungsleitungen, die durch das zentrale Blei-Loch der Welle führen.
